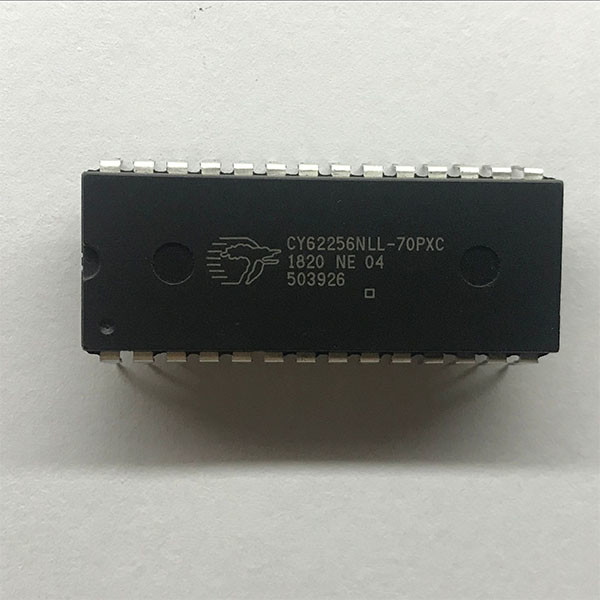

Loodvrij CY62256NLL-70PXC-Geheugen IC SRAM 256KBIT 70NS 28DIP

Beschrijving

CY62256N is hoge prestaties CMOS statisch die RAM als 32K-woorden door 8 beetjes wordt georganiseerd. De gemakkelijke geheugenuitbreiding wordt verstrekt door een actieve LAGE spaander toelaat (Ce) en de actieve LAGE output laat (OE) en tristate bestuurders toe. Dit apparaat heeft een automatische macht-benedeneigenschap, die de machtsconsumptie verminderen door 99,9 percenten wanneer geschrapt.
Actieve LAAG schrijft signaal (WIJ) controleert de het schrijven/lezingsverrichting van het geheugen toelaat. Wanneer Ce en WIJ zijn zowel LAAG die invoeren, wordt het gegeven over de acht gegevens input-output spelden (I/O0 door I/O7) in de geheugenplaats geschreven door het adres huidig op de adresspelden wordt gericht (A0 door A14).
Het lezen van het apparaat wordt verwezenlijkt door het apparaat te selecteren en de output, actieve LAAG van Ce toe te laten en van OE, terwijl WIJ inactief of HOOG blijven. In deze die omstandigheden, is wordt gericht de inhoud van de plaats door de informatie over adresspelden aanwezig op de acht gegevens input-output spelden.
De input-output spelden blijven in een hoge impedantiestaat tenzij de spaander wordt geselecteerd, wordt de output toegelaten, en schrijft (WIJ) HOOG is toelaat.

Pin Configuration

CY62256NLL-70PXC het Diagram van het logicablok

CY62256NLL-70PXC eigenschappen

■Temperatuurwaaiers
❐ Commercieel: 0 °C aan +70 °C
❐ Industrieel: – 40 °C aan +85 °C
❐ Automobiel-A: – 40 °C aan +85 °C
❐ Automobiel-E: – 40 °C aan +125 °C
■Hoge snelheid: 55 NS
■Voltagewaaier: 4.5 V aan 5,5 V-verrichting
■Lage actieve macht
❐ 275 (maximum) mw
■Lage reservemacht (LL-versie)
❐ 82,5 (maximum) mw
■Gemakkelijke geheugenuitbreiding met de Eigenschappen van Ce en OE-
■TTL-compatibele input en output
■Automatische macht-power-down wanneer geschrapt
■CMOS voor optimale snelheid en macht
■Beschikbaar in Pb-Vrije en niet Pb-Vrije 28 speld PDIP (van 600-mil),
speld 28 (300-mil) smalle SOIC, 28 speldt TSOP I, en speld 28
de omgekeerde pakketten van TSOP I

CY62256NLL-70PXC maximumclassificaties

Het overschrijden van maximumclassificaties kan het nuttige leven van het apparaat schaden. Deze gebruikersrichtlijnen worden niet getest.
Opslagtemperatuur ................................ – 65℃ aan +150℃
Omgevingstemperatuur met macht .......................................... – 55℃ op +125℃ wordt toegepast die
Leveringsvoltage om potentieel (speld 28 aan speld 14) ..................................... – 0,5 V aan +7,0 V aan de grond te zetten
Gelijkstroom-voltage paste op output in hoge z-Staat ................................ -0,5 V aan VCC + 0,5 V toe
Gelijkstroom-inputvoltage ............................. – 0,5 V aan VCC + 0,5 V

Informatieblad

U kunt het informatieblad downloaden de hieronder gegeven verbinding.

                                       CY62256NLL-70PXC informatieblad
