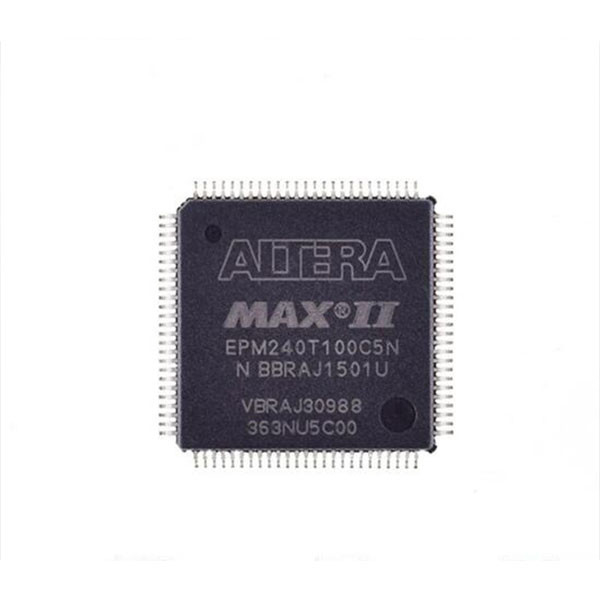

De Programmeerbare Geïntegreerde schakeling CPLDs van Intel Altera EPM240T100C5N

Beschrijving

EPM240T100C5N is een MAXIMUM II onmiddellijk-op niet vluchtige CPLD met snelheidsrang 5 in 100 speldtqfp pakket. Het is gebaseerd op 0.18µm, de flitsproces van het 6 laagmetaal met niet vluchtige opslag van 8Kbits. Het MAXIMUM II apparaat biedt hoge I/O tellingen, snelle prestaties en betrouwbaarheid aan. Het heeft MultiVolt-kern het blok, van het gebruikersflashgeheugen (UFM) en verbeterde in-systeemprogrammability (ISP). Het MAXIMUM II apparaat wordt ontworpen om kosten en macht te drukken terwijl het verstrekken van programmeerbare oplossingen voor toepassingen zoals bus overbruggende, I/O uitbreiding, macht-op het terugstellen (POR), rangschikkend controle en apparatenconfiguratiecontrole.

Eigenschappen

Speld aan speld vertraging in het slechtste geval (tpd) van 4.7ns
Extern de leveringsvoltage van de MultiVoltkern van 3.3V, 2.5V
240 logicaelementen (le)
192 macrocells
80 maximumgebruikers I/O spelden
De werkende waaier van de verbindingstemperatuur van 0°C aan 85°C
Reservestroom zo laag zoals 25µA
Maximum globale klokfrequentie van 201.1MHz voor teller met 16 bits
Steunen het hete socketing
ISP schakelschema volgzaam met IEEE-norm 1532

0,5 V AAN VCC + 0,5 V

Informatieblad

U kunt het informatieblad downloaden de hieronder gegeven verbinding.

                                    EPM240T100C5N informatieblad
