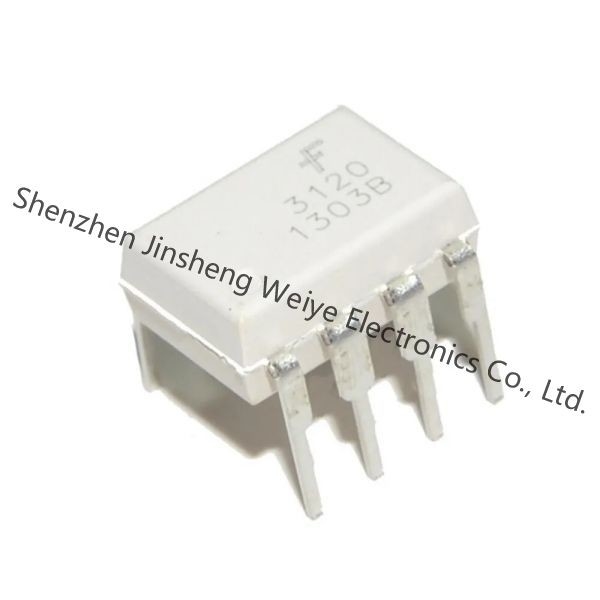

FOD3120 van het de Optokoppelingen HOGE LAWAAI van de logicaoutput de IMMUNITEITS2.5a OUTPUT

                                                                  FOD3120 informatieblad

Productdetails

Beschrijving

FOD3120 is een 2.5A-Optokoppeling van de de Poortaandrijving van de Outputstroom, geschikt om het meeste 1200V/20A IGBT/MOSFET te drijven. Het is ideaal gezien geschikt voor het snelle die omschakeling drijven van macht IGBT en MOSFETs in de omschakelaarstoepassingen van de motorcontrole wordt gebruikt, en het systeem van de hoge prestatiesmacht.

Het gebruikt coplanaire de verpakkingstechnologie van onsemi, OPTOPLANAR®, en geoptimaliseerd IC-ontwerp om hoge die lawaaiimmuniteit te bereiken, door hoge gemeenschappelijke wijzeverwerping wordt gekenmerkt.

Het bestaat uit arsenide van het galliumaluminium (AlGaAs) lichtgevende diode die optisch aan een geïntegreerde schakeling met a wordt gekoppeld high−speed bestuurder voor push−pullmosfet outputstadium.

Eigenschappen

■Hoge die lawaaiimmuniteit door minimum gemeenschappelijke de wijzeverwerping van 35kV/µs wordt gekenmerkt
■2.5A het drijfvermogen van de piekoutputstroom voor het meeste 1200V/20A IGBT
■Het gebruik van P-channel MOSFETs in outputstadium laat de schommeling van het outputvoltage dicht bij het leveringsspoor toe
■De brede waaier van het leveringsvoltage van 15V aan 30V
■Snelle omschakelingssnelheid
– max. de propagatievertraging van 400ns
– vervorming van de de impulsbreedte van 100ns max.
■Onder Voltageuitsluiting (UVLO) met hysterese
■Uitgebreide industriële gematigde waaier, -40°C aan 100°C-temperatuurwaaier
■Goedgekeurde veiligheid en regelgevend
– UL1577, 5000 VRMSfor 1 min.
– Iec60747-5-2
■RDS () van 1Ω (type.) dissipatie van de aanbiedingen de lagere macht
■>8.0mm ontruiming en creepage afstand (optie ‚T‘ of ‚TS‘)
■1,414V piek het Werk Isolatievoltage (VIORM)

Toepassingen

■Industriële omschakelaar
■Noodvoeding
■Inductie het verwarmen
■Geïsoleerde IGBT/Power-MOSFET poortaandrijving

Specificaties

Vorm, Pakket, Functionele compatibele component

Beschrijvingen
