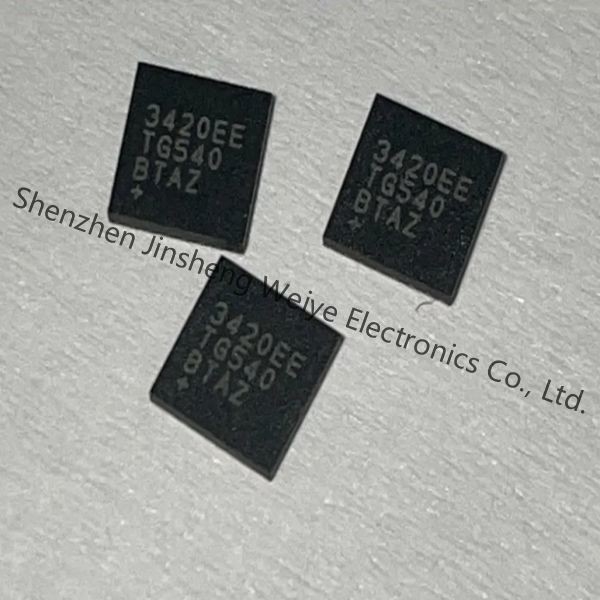

MAX3420EETG+T USB-het Perifere Controlemechanisme van Interfaceic USB met SPI-Interface

                                                                  MAX3420EETG+T informatieblad
Productdetails

Algemene Beschrijving

MAX3420E bevat de digitale logica en het analoge schakelschema noodzakelijk om rand volgzaam van volledig-snelheidsusb aan USB-specificatieomwenteling 2,0 uit te voeren. Een ingebouwde de eigenschappen±15kv ESD bescherming van de volledig-snelheidszendontvanger en programmeerbaar USB verbinden en maken los. Een interne periodiek-interfacemotor (SIE) behandelt lage USB-protocoldetails zoals foutcontrole en de bus probeert opnieuw. MAX3420E werkt gebruikend een registerreeks die door een interface SPI™ wordt betreden die tot 26MHz werkt. Om het even welke SPI-meester (microprocessor, ASIC, DSP, enz.) kan USB-functionaliteit toevoegen gebruikend eenvoudig 3 interface van - of 4 draadspi.

Eigenschappen

* Microprocessor-onafhankelijke USB-Oplossing
* Leeft USB-Specificatierevisie 2,0 na (volledig-Snelheidsverrichting)
* De geïntegreerde Zendontvanger van volledig-Snelheidsusb
* Ingebouwde programmatuur/Hardwarecontrole van een Interne Weerstand van D+ Pullup
* Programmeerbaar 3 - of 4-draad 26MHz SPI Interface
* De niveauvertalers en VL-de Input staan het Onafhankelijke Voltage van de Systeeminterface toe
* De interne Comparateur ontdekt VBUS voor Zelf - aangedreven Toepassingen
* ESD Bescherming op D+, D, en VBCOMP
* Onderbreek Outputspeld (Niveau of Programmeerbare Rand) toestaat Gekregen of onder*breken-Gedreven SPI-Interface
* Intelligente USB-periodiek-Interfacemotor (SIE)
Behandelt USB-automatisch Datatransportbesturing en het Dubbele Als buffer optreden voor
Handvatten Laag USB die Details signaleren
Bevat Tijdopnemers voor Time-Sensitive Verrichtingen van USB zodat SPI-heeft de Meester niet aan Tijdsgebeurtenissen nodig
* Ingebouwd Eindpunt FIFOs
EP0: CONTROLE (64 Bytes)
EP1: UIT, onderbreekt de Massa of, 2 x 64 (dubbel-Als buffer opgetreden voor) Bytes
EP2: IN, onderbreekt de Massa of, 2 x 64 (dubbel-Als buffer opgetreden voor) Bytes
EP3: IN, hoop op of onderbreek (64 Bytes)
* De dubbel-als buffer opgetreden voor Verhoging van Gegevenseindpunten
Productie door de SPI-Meester Toe te staan om Gegevens terzelfdertijd als USB-Overdrachten over het Zelfde Eindpunt over te brengen
* De OPSTELLINGSgegevens hebben Zijn Eigen 8-byte FIFO, Vereenvoudigend Ingebouwde programmatuur
* Vier Input Voor algemeen gebruik en Vier Output Voor algemeen gebruik
* Ruimtebesparend LQFP en TQFN-Pakketten

Toepassingen

Celtelefoons
PC-Randapparatuur
Microprocessors en DSPs
De Apparaten van douaneusb
Camera's
Desktoprouters
PLCs
Settopboxxen
PDAs
MP3 spelers
Instrumentatie

Specificaties

Vorm, Pakket, Functionele compatibele component

Beschrijvingen
