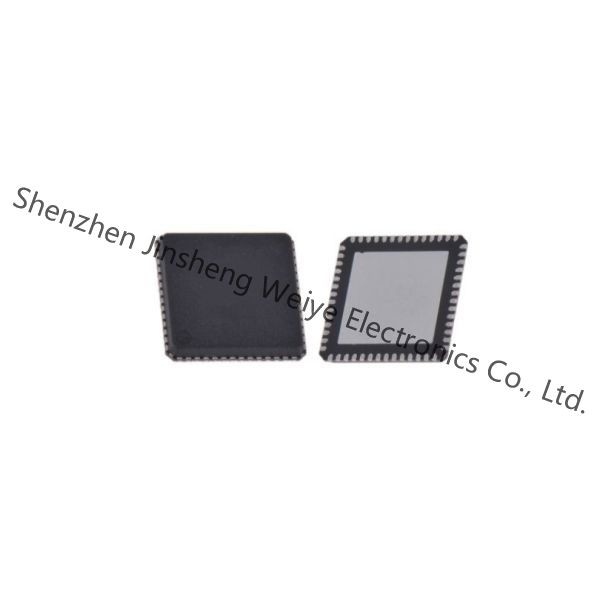

CY7C65621-56LTXI USB-de Hoge snelheidshub van Interfaceic USB

                                                                  CY7C65621-56LTXI informatieblad
Productdetails

Functioneel Overzicht

CY7C65213/CY7C65213A is een volledig geïntegreerde brug USB-aan-UART die een eenvoudige methode verstrekt om op UART-Gebaseerde apparaten aan USB met een minimaal aantal componenten te bevorderen. CY7C65213/CY7C65213A omvat USB 2,0 volledig-Snelheidscontrolemechanisme, een UART-zendontvanger, een interne regelgever, een interne oscillator, en een 512 byteflits in een 32 speld het pakket van QFN en van 28 speld SSOP.
De interne flits wordt gebruikt om douane-specifieke USB-beschrijvers en GPIO-configuratie op te slaan. Dit is gedaan in-systeem die een configuratienut gebruiken dat over de USB-interface communiceert.
De cipres verstrekt royaltyvrije Virtuele COM-poort (VCP) apparaatstuurprogramma's. De bestuurders staan het apparaat toe om als COM-poort in PC-toepassingen te verschijnen. Alle UART-signalen, met inbegrip van handenschudden en controlesignalen, worden uitgevoerd.

Eigenschappen

■Verklaard USB 2,0, volledig-Snelheid (12 Mbps)
❐ Steunt communicatie bestuurdersklasse (CDC), de persoonlijke klasse van het gezondheidszorgapparaat (PHDC), en verkoper-apparaat klasse
❐ De opsporing van de batterijlader (BCD) volgzaam met USB-Batterij het Laden Specificatietoer 1,2 (rand ontdek slechts)
❐ Geïntegreerde USB-beëindigingsweerstanden
■Configureerbare UART-interfaces met één kanaal
❐ Steunen 2 speld, 4 spelden, 6 speld, de interface van 8 spelduart
❐ Datasnelheden tot 3 Mbps
de bytes ❐ 256 voor elke transmit en ontvangen buffer
❐ Gegevensindeling:
• 7 of 8 gegevensbeetjes
• 1 of 2 eindebeetjes
• Geen pariteit, zelfs, oneven, teken, of ruimtepariteit
❐ Steunenpariteit, overschrijding, en het ontwerpen fouten
❐ Steunendatatransportbesturing die CTS, RTS, DTR, DSR gebruiken
❐ De onderbrekingssignaal van steunenuart
❐ CY7C65213 steunt enig kanaalrs232/rs422 interfaces terwijl CY7C65213A RS232/RS422/RS485-interfaces steunt
■Input-output voor algemeen gebruik (GPIO): 8 spelden
■Steunt unieke serienummereigenschap voor elk apparaat, dat het COM-poortaantal permanent bevestigt wanneer USB-UART het het controlemechanismeapparaat van de L.P.brug binnen stopt
■Configuratienut (Vensters) om het volgende te vormen:
❐ Verkopersidentiteitskaart (VID), Product-id (PID), en Product en Fabrikantenbeschrijvers
❐ UART
❐ Ladersopsporing
❐ GPIO
■Bestuurderssteun voor VCOM en DLL
❐ Vensters 10: 32 - en met 64 bits versies
❐ Vensters 8,1: 32 - en met 64 bits versies
❐ Windows 8: 32 - en met 64 bits versies
❐ Windows 7: 32 - en met 64 bits versies
❐ Windows Vista: 32 - en versies met 64 bits
❐ Windows XP: 32 - en versies met 64 bits
❐ Windows CE
❐ MAC os-X: 10.6, en recentere versies
❐ Linux: Pitversie 2.6.35 en recentere versies
❐ Android: Peperkoek en recentere versies
■512 byteflits voor het opslaan van configuratieparameters
■Het klokken: Geïntegreerde 48-Mhz klokoscillator
■USB schort wijze voor lage macht op
■Steunen bus-/self-aangedreven configuraties
■Compatibel systeem met USB 2,0 en USB 3,0 hostcontrollers
■Werkend voltage: 1,71 tot 5,50 V
■Werkende temperatuur:
❐ Commercieel: 0 °C aan 70 °C
❐ Industrieel: – 40 °C aan 85 °C
■ESD bescherming: 2,2-kV HBM
■RoHS-volgzaam pakket
❐ 28 speld SSOP (10 × 7,5 × de hoogte van 1,65 mm, 0,65 mm-)
❐ 32 speld QFN (5 × 5 × de hoogte van 1 mm, 0,5 mm-)
■Het opdracht geven van tot artikelnummer
❐ CY7C65213-28PVXI
❐ CY7C65213-32LTXI
❐ CY7C65213A-28PVXI
❐ CY7C65213A-32LTXI

Toepassingen

■Bloedglucosemeter
■Apparaten op batterijen
■Kabels USB-aan-UART
■Laat USB-connectiviteit in erfenisrandapparatuur met toe UART
■Verkooppunt (POS) terminals
■De industriële apparaten en van T&M (Test en Meting)
