| Plaats van herkomst | Vraag |
| Merknaam | Analog Devices |
| Certificering | ROHS |

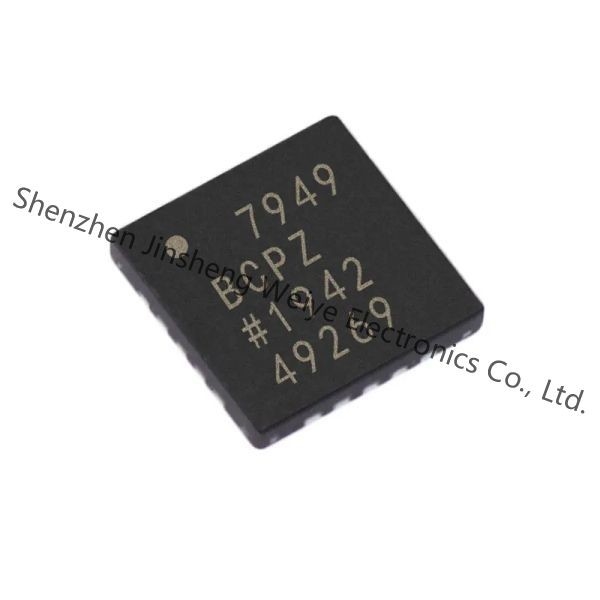

| Modelnummer | AD7949BCPZ |
Productdetails
AD7949 is 8 kanaliseert, 14 beetje, van het de benaderingsregister van de lastenherdistributie analoge-digitaal convertor de opeenvolgende (SAR) (ADC) die van één enkele voeding werkt, VDD.
14-beetje resolutie zonder het missen van codes
8-kanaal multiplextelegraaf met keus van input
Eenpolige gebeëindigd enig
Verschil (GND betekenis)
Pseudobipolar
Productie: kSPS 250
INL/DNL: Typische ±0.5 LSB
SINAD: kHz 85 dB @ 20
THD: kHz 100 dB @ 20
Analoge inputwaaier: 0 V aan VREF met VREF tot VDD
Veelvoudige verwijzingstypes
Interne verkiesbare 2,5 V of 4,096 V
Als buffer opgetreden voor extern (tot 4,096 V)
Extern (tot VDD)
Interne temperatuursensor
Kanaalsequencer, verkiesbare 1 poolfilter, bezige indicator
Geen pijpleidingsvertraging, SAR architectuur
Enig-levering 2,7 V aan 5,5 V-verrichting met
1.8 V aan 5 V-logicainterface
Periodieke interface compatibel met SPI, MICROWIRE,
QSPI, en DSP
Machtsdissipatie
2,9 mw @ 2,5 V/200 kSPS
10,8 mw @ 5 V/250 kSPS
Reservestroom: Na 50
20-lood 4 het pakket van mm × 4 mm LFCSP
Materiaal op batterijen
Medische instrumenten: ECG/EKG
Mobiele communicatiemiddelen: GPS
Persoonlijke digitale medewerkers
Machtslijn controle
Gegevensverzameling
Seismische gegevensverzamelingsystemen
Instrumentatie
Procesbeheersing
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | Analog Devices |
| Productcategorie | Analogon aan Digitale Convertors (ADC) |
| Reeks | PulSAR® |
| Product | Analogon aan Digitale Convertors |
| Type | VERPAKKEN EN VERZENDEN ADC |
| Verpakking | Tray Alternate Packaging |
| Steun-stijl | SMD/SMT |
| Pakket-geval | 20-VFQFN Blootgesteld Stootkussen, CSP |
| Input-type | Het verschil, pseudo-Verschil, kiest Gebeëindigd uit |
| In werking stellen-temperatuur | -40°C ~ 85°C |
| Eigenschappen | Temperatuursensor |
| Aantal-van-kanalen | 8 kanaal |
| Leverancier-apparaat-pakket | 20-lfcsp-VQ (4x4) |
| Bemonstering-tarief-per-ten tweede | 250k |
| Gegeven-interface | SPI, DSP |
| Aantal-van-beetjes | 14 beetjes |
| Voltage-levering-analoog | 2.3 V ~ 5,5 V |
| Voltage-levering-digitaal | 2.3 V ~ 5,5 V |
| Configuratie | Mux-s/h-ADC |
| Architectuur | SAR |
| Aantal-van-input | 8 input |
| Resolutie | 14 beetje |
| Verwijzing-type | Extern, Intern |
| Verhouding-s-h: ADC | 1899/12/30 1:01: 00 |
| Aantal-van-a-D-convertors | 1 |
| Pd-macht-dissipatie | 13,5 mw |
| Maximum Werkende Temperatuur | + 85 C |
| Werkende temperatuurwaaier | - 40 C |
| Macht-consumptie | 13,5 mw |
| Interface-type | Periodieke 4-draad SPI |
| SNR-signaal-aan-lawaai-verhouding | 85,5 dB |
| Software Development Kit | Eval-AD7949EDZ |
| Pakket-geval | Lfcsp-20 |
| Aanwinst-fout | +/- 5 LSB |
| Aantal-van-convertors | 1 convertor |
| Samplefrequentie | 250 kS/s |
| INL-integraal-niet lineair zijn | +/- 1 LSB |
| DNL-differentieel-niet lineair zijn | +/- 1 LSB |
