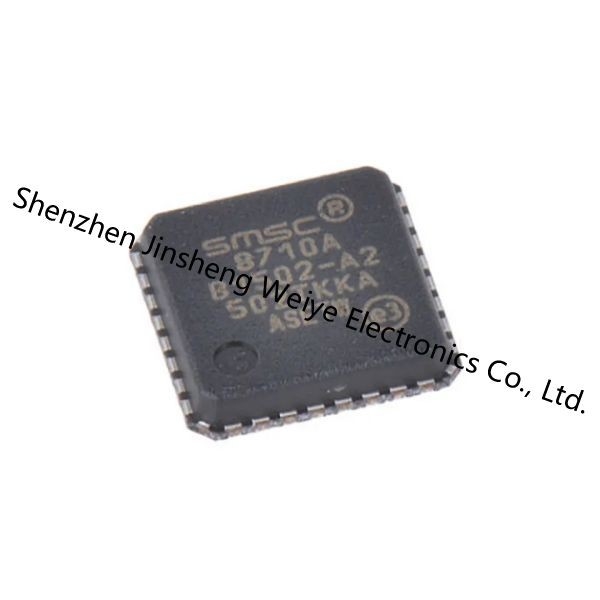

Lan8710a-ezc-RT Ethernet ICs 10/100 Ethernet XCVR HP AutoMDIX FlexPwr

                                                                  Lan8710a-ezc-RT Informatieblad

Productdetails

Algemene Beschrijving

LAN8710A/LAN8710Ai is een low-power 10base-t/100base-TX fysieke laag (PHY) zendontvanger met veranderlijk I/O voltage dat met de normen van IEEE 802.3-2005 volgzaam is.
LAN8710A/LAN8710Ai steunt communicatie met Ethernet-MAC via een standaard MII (IEEE 802.3u) /RMII-interface. Het bevat een full-duplex 10-basis-t/100base-TX zendontvanger en de verrichting steunt van 10Mbps (10base-t) en van 100Mbps (100base-TX). LAN8710A/LAN8710Ai voert auto-onderhandeling uit om de best mogelijke snelheid en de duplexwijze van verrichting automatisch te bepalen. De steun van HP auto-MDIX staat toe het gebruik van direct of oversteekplaatslan kabels verbindt.
LAN8710A/LAN8710Ai steunt zowel IEEE 802.3-2005 volgzame als verkoper-specifieke registerfuncties. Nochtans, wordt geen registertoegang vereist voor verrichting. De aanvankelijke configuratie kan via de configuratiespelden worden geselecteerd zoals die in Sectie 3.7, „Configuratieriemen,“ over pagina 36 wordt beschreven. De register-verkiesbare configuratieopties kunnen worden gebruikt om de functionaliteit van de zendontvanger verder te bepalen.
Per de normen van IEEE 802.3-2005, zijn alle digitale interfacespelden verdraagzaam aan 3.6V. Het apparaat kan worden gevormd om op één enkele 3.3V- te werkenlevering die een geïntegreerde 3.3V gebruiken aan de lineaire regelgever van 1.2V. De lineaire regelgever kan naar keuze worden onbruikbaar gemaakt, toestaand gebruik van een hoog rendement externe regelgever voor de lagere dissipatie van de systeemmacht.
LAN8710A/LAN8710Ai is beschikbaar in zowel de uitgebreide commerciële als industriële versies van de temperatuurwaaier. Een typische systeemtoepassing wordt getoond in Figuur 1.1.

PRODUCTeigenschappen

Hoogtepunten
■Single-Chip Fysieke de Laagzendontvanger van Ethernet
(PHY)
■Uitvoerige flexPWR®technologie
— Flexibele Energiebeheerarchitectuur
— Veranderlijke I/O het voltagewaaier van LVCMOS: +1.6V aan +3.6V
— De geïntegreerde 1.2V-regelgever met maakt eigenschap onbruikbaar
■De steun van HP auto-MDIX
■Kleine voetafdruk 32 speld QFN loodvrije volgzame RoHS
pakket (5 x 5 x 0.9mm hoogte)

Doeltoepassingen

■Settopboxxen
■Genetwerkte Printers en Servers
■Testinstrumentatie
■LAN op Motherboard
■Ingebedde Telecommunicatietoepassingen
■Videoverslag/Playbacksystemen
■Kabelmodems/Routers
■De Modems/de Routers van DSL
■Digitale Videorecorders
■IP en Videotelefoons
■Draadloze Toegangspunten
■Digitale Televisies
■De Adapters/de Servers van Digital Media
■Gokkenconsoles
■POE Toepassingen (verwijs naar SMSC-Toepassingsnotitie 17.18)

Zeer belangrijke Voordelen

■Krachtige 10/100 Ethernet-Zendontvanger
— Volgzaam met IEEE802.3/802.3u (Snelle Ethernet)
— Volgzaam met ISO 802-3/IEEE 802,3 (10base-t)
— Lijn-achterwijzen
— Auto-onderhandeling
— Automatische polariteitsopsporing en correctie
— De opsporing van de de veranderingsactivering van de verbindingsstatus
— Functies van het verkopers de specifieke register
— Steunen zowel MII als de verminderde speldtelling RMII
interfaces
■Macht en I/Os
— Diverse lage machtswijzen
— Geïntegreerd macht-op het terugstellenkring
— Twee status LEIDENE output
— Klink-op Prestaties overschrijdt 150mA per EIA/JESD
78, Klasse II
— Mag met één enkele 3.3V-levering worden gebruikt
■Extra Eigenschappen
— Capaciteit om een lage kosten25mhz kristal voor verminderde BOM te gebruiken
■Verpakking
— 32 speld QFN (5x5 mm) Loodvrije Volgzame RoHS
pakket met MII en RMII
■Milieu
— Uitgebreide commerciële temperatuurwaaier
(0°C aan +85°C)
— De industriële beschikbare versie van de temperatuurwaaier
(- 40°C aan +85°C)
