Detectie-interface voor meerdere schakelaars met onderdrukte wake-up

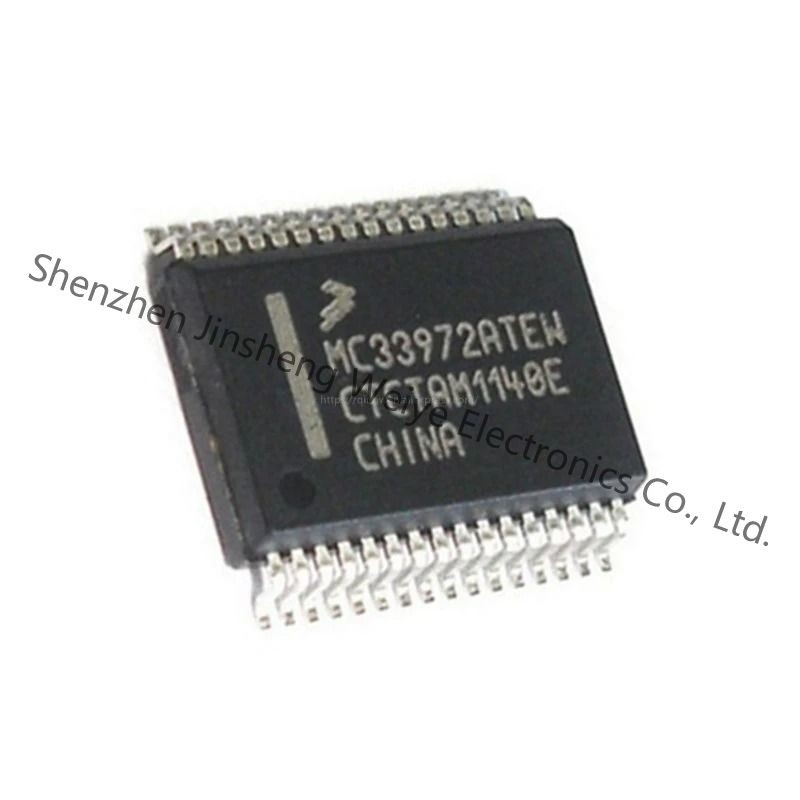

De 33972 Multiple Switch Detection Interface met onderdrukte wake-up is ontworpen om het sluiten en openen van maximaal 22 schakelaarcontacten te detecteren.De status van de schakelaar, open of gesloten, wordt overgedragen naar de microprocessoreenheid (MCU) via een seriële perifere interface (SPI).Het apparaat beschikt ook over een 22-naar-1 analoge multiplexer voor het lezen van ingangen als analoog.Het analoge ingangssignaal wordt gebufferd en geleverd op de AMUX-uitgangspin zodat de MCU het kan lezen.
• Ontworpen om te werken met 5,5 V ≤ VPWR ≤ 26 V
• Schakelingangsspanningsbereik -14 V tot VPWR, 40 V Max
• Directe interface naar MPU met behulp van 3,3 V/5,0 V SPI-protocol
• Selecteerbaar wakker worden bij verandering van status
• Selecteerbare bevochtigingsstroom (16 of 2,0 mA)
• 8 programmeerbare ingangen (schakelt naar batterij of massa)
• 14 schakelaar-naar-aarde-ingangen
• Typische standby-stroom - VPWR = 100 μA en VDD = 20 μA
• Actieve onderbreking (INT) bij verandering van schakelaarstatus
Attribuut | Attribuutwaarde |
---|---|
Fabrikant | Vrije schaal / NXP |
product categorie | Gespecialiseerde interfaces |
Serie | MC33972 |
Product | Schakel detectoren |
Type | Schakeldetectie-interface |
Verpakking | Buis Alternatieve verpakking |
Gewichtseenheid | 0,017990 ons |
Montagestijl | SMD/SMT |
Pakket-Case | 32-BSSOP blootliggende pad |
Bedrijfstemperatuur | - |
Montage type | Opbouwmontage |
toepassingen | Schakelbewaking |
Koppel | SPI serieel |
Spanningsvoorziening | 3,1 V ~ 5,25 V |
Leverancier-apparaat-pakket | 32-SOIC |
Huidige voorraad | - |
Aantal ingangen | - |
Nabijheids sensor | - |
LED-Driver-Channels | - |
Oplossing | - |
Pd-vermogensdissipatie | 1,7 W |
Maximale bedrijfstemperatuur | + 125 C |
Bedrijfstemperatuurbereik | - 40 C |
Bedrijfsvoedingsspanning | 5,5 V tot 26 V |
Bedrijfsvoedingsstroom | 2mA |
Pakket-Case | SOIC-32 breed |
Mfr | NXP VS Inc. |
Serie | - |
Pakket | Buis |
Product status | Actief |
Spanningsvoorziening | 3.1V ~ 5.25V |
Pakket-Case | 32-BSSOP (0,295" 7,50 mm breedte) |
Basis-productnummer | MC33972 |
