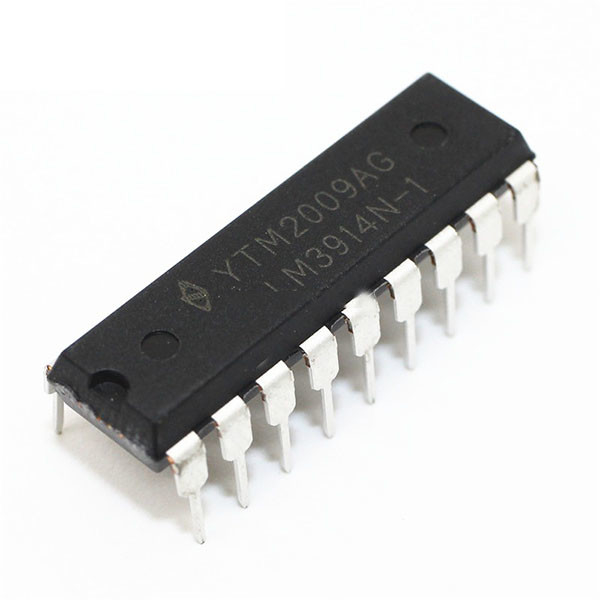

Lm3914n-1 CAD van bestuurdersic de Versterker IC van de Modelleninstrumentatie

Lm3914n-1 bestuurderscad Modellen, Informatieblad

Beschrijving

LM3914 is een monolithische geïntegreerde schakeling dat niveaus van het betekenissen de analoge voltage en drijft 10 LEDs, verstrekkend een lineaire analoge vertoning. Één enkele speld verandert de vertoning van een bewegende punt aan een grafiek. De huidige aandrijving aan LEDs is geregeld en programmeerbaar, eliminerend de behoefte aan weerstanden. Deze eigenschap is één die minder dan verrichting van het gehele systeem van 3V toestaat.
De kring bevat zijn eigen regelbare verwijzing en nauwkeurige verdeler van het 10 stapvoltage. De laag-bias-huidige inputbuffer keurt neer aan de grond te zetten signalen goed, of V, vergt nog geen bescherming onder de grond tegen input van 35V hierboven of. De buffer drijft 10 individuele die comparateurs aan de precisieverdeler van verwijzingen worden voorzien. Het aanwijzingsniet lineair zijn kan zo typisch aan 1/2%, zelfs over een brede temperatuurwaaier worden gehouden.
De veelzijdigheid werd ontworpen in LM3914 zodat het controlemechanisme, het visuele alarm, en de uitgebreide schaalfuncties gemakkelijk op het beeldschermsysteem worden toegevoegd. De kring kan LEDs van vele kleuren, of low-current gloeilampen drijven. Vele LM3914s kunnen „worden geketend“ om vertoningen van 20 aan meer dan 100 segmenten te vormen. Beide einden van de voltageverdeler zijn uiterlijk beschikbaar zodat 2 bestuurders in een nul-centrum meter kunnen worden gemaakt.
LM3914 is zeer gemakkelijk om als analoge meterkring van toepassing te zijn. Een volledige meter van 1.2V vereist slechts 1 weerstand en één enkele 3V aan 15V-levering naast 10 vertoning LEDs. Als de 1 weerstand een pot is, wordt het de LEIDENE helderheidscontrole. Het vereenvoudigde blokdiagram ilustrates dit uiterst eenvoudige extermnalschakelschema.
Wanneer op de puntwijze, er een kleine hoeveelheid overlapping is of „verdwijn“ (ongeveer 1 mV) tussen segmenten langzaam. Dit verzekert dat in geen tijd al LEDs "uit" zal zijn, en zo wordt om het even welke dubbelzinnige vertoning vermeden. Diverse nieuwe vertoningen zijn mogelijk.
Veel van de vertoningsflexibiliteit komt uit het feit dat alle voort output, gelijkstroom geregelde stromen individueel is. Diverse gevolgen kunnen worden bereikt door deze stromen te moduleren. De individuele output kan een transistor evenals een leiden drijven tegelijkertijd, zo controlemechanismefuncties met inbegrip van „stagin

Lm3914n-1 verbindingsdiagram

Lm3914n-1 blokdiagram

Eigenschappen

·Aandrijving LEDs, LCDs of Vacuümfluorescents
·Bar of Dot Display Mode Externally Selectableby-Gebruiker
·Uitzetbaar aan Vertoningen van 100 Stappen
·Interne Voltageverwijzing van 1.2V naar 12V
·Werkt met Enige Levering van minder dan 3V
·De input werkt neer aan Grond
·Outputstroom Programmeerbaar van 2 mA aan 30mA
·Geen Samengestelde Omschakeling of Interactie BetweenOutputs
·De input weerstaat +35V zonder Schade orFalse Output
·De HOOFDbestuurder Outputs is Huidige Geregeld, open-Collectoren
·De output kan met TTL of CMOS Logica omzetten
·De Interne 10 stapverdeler drijft andcan is Referenced toa Brede Waaier van Voltages

Lm3914n-1 typische Toepassing

Informatieblad

U kunt het informatieblad downloaden de hieronder gegeven verbinding.

                                         Lm3914n-1 informatieblad
